Izazov
Razvijanje alternative metodama magnetskog, penetracijskog i ultrazvučnog ispitivanja za pouzdanu inspekciju zupčanika u svrhu otkrivanja površinskih pukotina.
Rješenje
Kompaktne ECA (Eddy Current Array) sonde dizajnirane za profile zuba zupčanika, koje su izdržljive i jednostavne za rukovanje.
Prednosti
Veća osjetljivost na površinske pukotine od metoda MT, PT i UT, uz pouzdane sposobnosti računalnog evidentiranja.
Kako otkriti površinske pukotine na zupčanicima: Napredne metode inspekcije zupčanika
Tijekom vremena, zubi zupčanika skloni su površinskim pukotinama zbog stalnog momenta na koji su izloženi. Takve pukotine se obično nalaze na zubima zupčanika, iako se mogu pojaviti i na drugim mjestima. Ovisno o veličini i tipu zupčanika, obično se testiraju na nedostatke koristeći razne tehnike, posebno magnetsko ispitivanje česticama (MT), ispitivanje bojom (PT) i ultrazvučno ispitivanje (UT), ili bilo koju kombinaciju te tri metode.
MT i PT su vremenski zahtjevne, imaju osnovne sposobnosti izvještavanja/evidencije. Štoviše, one su neuredne i zahtijevaju čišćenje prije i nakon inspekcije. U najboljem slučaju, ove dvije metode ispitivanja mogu pomoći u otkrivanju osnovnih informacija o dužini pukotine.
UT, s druge strane, je brži od prethodne dvije metode inspekcije, ali zbog “mrtve zone” blizu površine koja je svojstvena tehnologiji, donekle je slijep za pukotine koje probijaju površinu. UT također zahtijeva upotrebu spojnog sredstva, što također čini potrebno čišćenje nakon inspekcije.
Stoga je bila potrebna bolja metoda inspekcije koja bi:
- bila osjetljivija na površinske pukotine;
- bila sposobna skenirati dodatak, oduzimanje i korijen zuba zupčanika u jednom prolazu;
- zahtijevala manje vremena za izvođenje od MT, PT i UT;
- bila sposobna pouzdano detektirati pukotine koje probijaju površinu i voditi evidenciju o tome;
- bila jednostavna za rukovanje od strane operatera u rukavicama, u prljavom okruženju.
Rješenje za napredno ispitivanje zupčanika
Kao rješenje za unaprjeđenje inspekcije zupčanika, ističe se primjena Eddyfi tehnologije, posebice uređaja Ectane®. Ovaj uređaj je dizajniran da bude kompaktan, izdržljiv i prenosiv, s integriranim multiplekserom, čime olakšava inspekcije zupčanika u skladu s ASTM standardom E2905.
Primjenom Ectane® uređaja, inspekcije zupčanika postaju brže i osjetljivije na površinske pukotine. Zahvaljujući naprednom C-sken prikazu, interpretacija podataka je pojednostavljena, što omogućava inspektorima da se fokusiraju na ključne aspekte bez potrebe za dugotrajnim pripremama. Ovaj sustav ne samo da ubrzava proces inspekcije, nego i smanjuje vrijeme potrebno za pripremu, zahtijevajući samo čišćenje prije početka rada.
Jedna od najvažnijih prednosti Ectane® uređaja je njegova sposobnost potpunog računalnog bilježenja i arhiviranja podataka, što pruža izuzetnu pouzdanost i točnost u evidenciji ispitivanja. Ova značajka čini Ectane® idealnim izborom za industrije koje zahtijevaju rigorozne standarde kontrole kvalitete i dokumentacije.

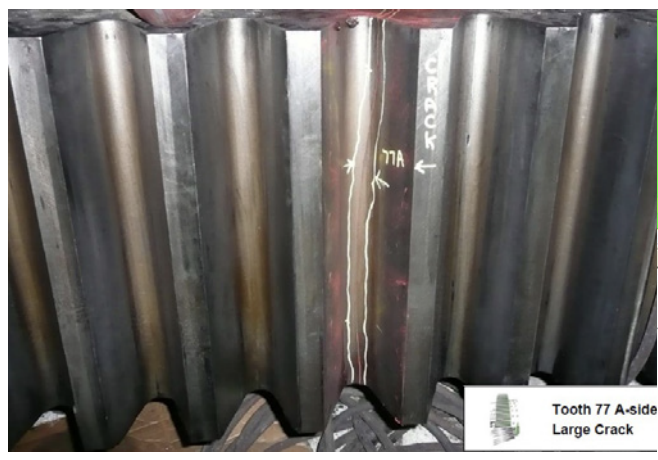

Ispitivanje oštećenog zupčanika
Eddy Current sonde za zaupčanike
Izdržljiv i jednostavan za rukovanje

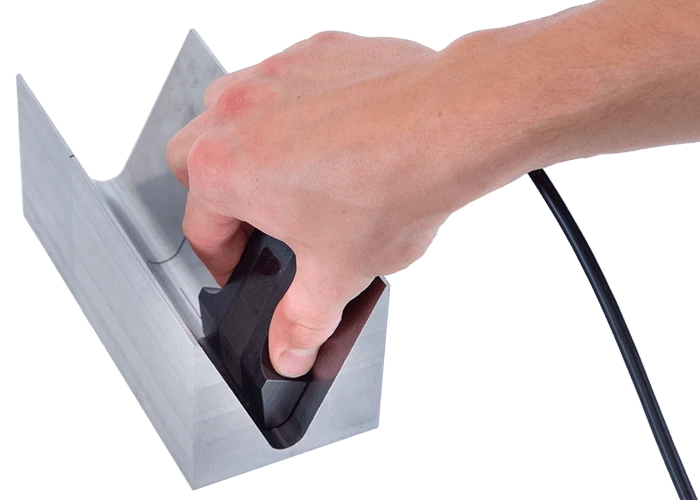

Sonde ECA (Eddy Current Array) za zupčanike su domišljato opremljene keramičkim kuglicama od silicij-nitrida kako bi se minimiziralo trošenje.
Oblik sonde također olakšava rukovanje, čak i u rukavicama.
Po dizajnu, osjetljivije su na male površinske nedostatke u odnosu na ispitivanja magnetskim česticama (MT), penetracijskog ispitivanja (PT) i ultrazvučnog ispitivanja (UT) zbog načina na koji se vrtložne struje šire unutar vodljivih materijala, poput onih u zupčanicima.
